深圳华辉装饰幕墙门窗加工基地位于东莞清溪镇，距华辉总部50公里，占地面积4万多平米，厂房面积3万平米，其中幕墙厂厂房面积15000平米，有5条幕墙生产线， 门窗厂厂房面积15000平米，有6条门窗生产线，采用进口和国产名牌设备，有4轴高速型材加工中心、数控双头切割锯、数控任意角度切割锯、角码切割锯、 数控铣床、仿形铣床、多头钻床、冲压机、组角机、结构胶注胶机、结构胶养护车间、行车、叉车、货车等。设备精度高，加工速度快，可年加工构件式幕墙50万 平米，加工单元式幕墙60万平米，加工铝门窗105万平米。 工厂有生产技术管理人员50人，其中技术人员10人，生产管理人员30人，质量管理人员10人，物料及运输管理人员4人。 工厂有门窗幕墙加工技术工人150人，分为下料车间、钻铣车间、组装车间、注胶车间、包装车间、铝门窗车间、系统窗车间、检验实验室等。 |
|
深圳华辉装饰幕墙加工基地始建于1992年，从最初只有一个2千平米厂房的小厂发展成为如今拥有2万平米厂房的大厂，生产规模不断扩大，技术不断在进步，设备越来越 先进，产品品种越来越多：从最初加工简单的构件式幕墙，到后来可以加工复杂的单元式幕墙；从最初加工38系列平开窗、90系列推拉窗到现在可以加工65系 列断桥隔热窗、国际名牌系统窗等，几乎可以加工幕墙门窗领域任何产品。工厂有完善的生产管理体系和质量控制体系，有技术过硬的操作工人，有工作严谨的质量 检查员，有先进的质检检测仪器，产品的质量和加工进度完全能满足工程需要。二十多年来，工厂所加工的产品遍布在很多重要的工程中：有获得第一批幕墙国优的 深圳电信枢纽大厦超高层多种类构件式幕墙；有按照英国标准加工的深港西部通道单元幕墙等等。有的产品还出口到国外，安装在国外著名工程中。 |
| 二、基地鸟瞰效果图 | 三、加工基地办公楼效果图 |
 |
 |
四、基地车间加工线图片

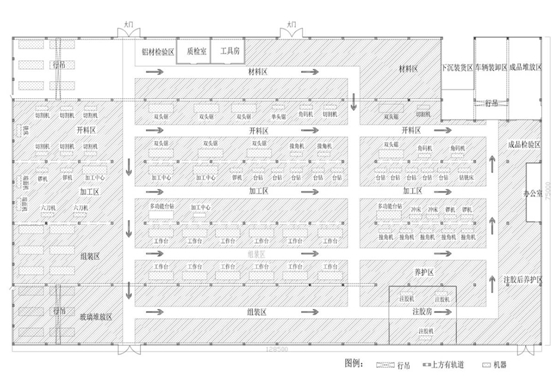

五、基地车间设备平面布置图
第一车间工作区和设备分布平面图
第二车间工作区和设备分布平面图
第三车间工作区和设备分布平面图
六、加工基地管理流程
七、工艺流程图
构件式幕墙加工工艺流程图
单元式幕墙加工工艺流程图
铝窗加工工艺流程图
八、主要设备介绍
任意角数控双头精密切割锯 LJB2B-CNC-500×6000
功能及特点：
☆ 该机主要用于铝门窗幕墙型材、工业铝型材的二维任意角度锯切加工；
☆ 采用摆臂式进给方式，对型材产生的切割压力使型材在切割中的稳定性、精度、表面粗糙度以及刀具的耐用度都得到了较大提高；
☆ 锯片切割范围大，锯切电机功率大，可满足不同型材、各种角度的切割加工；
☆ 系统采用全闭环设计，更大程度地保证定尺、定角度的精度；
☆ 高精度进口硬质合金锯片，切割断面光滑；
☆ 进口伺服电机带动减速器，可实现45°到135°之间任意角度的平面转角，并可实现45°到 90°之间任意角度的的数控倾角，进而实现二维角度的切割；
☆ 活动锯头由进口伺服电机带动同步带驱动，移动速度快，全闭环控制，定尺精度高；
高速四轴数控加工中心GSGZA-CNC-7000
功能及特点：
☆ 适用各种铝门窗及幕墙型材的安装孔、流水槽、锁孔、异形孔、端铣及攻丝等加工工序。
☆ 采用意大利进口高速电主轴，能完成±900内任意角度的加工，具有极高的工作效率。
☆ 采用高品质的工业专用计算机控制系统，具有良好的用户操作界面、图形编程及加工跟踪界面，真正实现所见即所得。
☆ 采用原装进口控制系统、伺服电机，配以高品质滚珠丝杠、直线导轨副及轴承等机构以确保设备具有较高的加工精度。
☆ 带有12工位刀具库，自动换刀（使用直径80~150铣刀时，相邻两个刀位为空）。
☆ 夹具位置可自动摆放。
☆ 双工作台可同时进行两件或两种型材加工，交互式上料，互不干涉。
复合仿形铣床 LXF2Ⅱ-1900×125
功能及特点：
用于加工铝门窗或幕墙的各类型孔、槽、流水口等。本机结构紧凑，造型美观。型材夹紧和电机启动均采用气动控制，安全可靠。靠模调整简单，更换方便。使用大 功率变频电主轴，适应范围广，可实现连续加工，生产效率高，操作简单安全。设有水平、垂直两个方向的动力头，型材一次装夹可完成两个方向的加工。 多头组合钻床 LZZ4A-13
功能及特点：
☆ 主要用于铝合金门窗、幕墙型材的钻孔，特别适用于长料及大批量生产
☆适用于截面不超过250×250mm的型材，加工长度最大达到5000mm
☆可安装多头钻座，满足多组群孔的同时加工
☆进给系统采用气液阻尼缸,进给平稳
☆采用施耐德控制系统，可实现任意机头的联动。
自动走刀式铣榫机LXSJ6A-250
功能及特点：
☆ 适用于各种型材榫头，台阶面的成型加工；
☆ 采用型材固定，刀具移动的工作方式，可实现较长型材的多数量、多批次的成型加工；
☆ 六套组合刀具可根据用户需要组合成任意尺寸，其中两组刀具可在1800范围内调节；
☆ 一次进给即可在型材端面铣削成所需的榫口尺寸；
☆ 进给系统采用变频电机拖动，速度可调，切削进给平稳均匀，加工精度高，表面质量好。
双组份结构胶打胶机STJ06T
功能及特点：
隐框幕墙（或隐框窗扇）结构胶注胶用。该机采用全气动控制，A、B组分均由马达控制，胶枪采用拉伸结构，使得操作更轻便。外形美观简洁、结构紧凑，易于维护；打胶效率高，连续性好，混合均匀无色差，混胶效果不受环境温度影响。
九、品质保证
进料检验质量检验控制流程图
加工工序质量检验控制流程图
成品检验
☆保护膜是否完整，牢固，产品是否清洁、美观；
☆材料长度孔位、孔型、角度等是否满足要求；
☆各组件是否齐全，位置是否正确，五金件是否灵活；
☆拼缝大小及平面度是否合格，对角线尺寸是否超标；
☆配合尺寸是否符合设计要求：
☆结构胶割胶检查，是否粘接良好。
☆单元板块闭水试验：检查防水剂排水效果。
构件式幕墙
铝木复合窗
系统窗
单元幕墙板块
深圳市华辉装饰工程有限公司东莞幕墙门窗加工基地
基地地址：广东省东莞市溪镇九乡村
行车路线：博深高速清溪出口向西一公里
